Коды ошибок
Коды ошибок настенных сплит-систем
Коды ошибок настенной сплит-системы серии DC Inverter Silver (V..N2X);Freddo (V..MBL);Freddo S (V...NQR); Freddo S (V..RTF)
| Дисплей | Значение ошибки |
|---|---|
| E0 |
Сработала защита по току вследствие изменения напряжения, короткого замыкания или повышения давления в контуре |
| E1 |
Неисправность датчика температуры воздуха во внутреннем блоке 15KΩ |
| E2 |
Неисправность датчика температуры фреона на выходе теплообменника внутреннего блока 20KΩ |
| E3 |
Неисправность датчика температуры фреона на входе теплообменника внутреннего блока 5KΩ or 20KΩ |
| E4 |
Неисправность вентилятора внутреннего блока |
| E5 |
Неисправность связи между внутренним и наружным блоком |
| F0 | Ошибка внешнего вентилятора постоянного тока |
| F1 |
Ошибка защиты модуля |
| F2 | Ошибка PFC(коррекция коэффициента мощности) |
| F3 | Ошибка из-за сбоя в работе компрессора |
| F4 / P5 | Неисправность датчика перегрева 50KΩ |
| F5 | Ошибка датчика(реле перегрева) компрессора |
| F6 | Неисправность датчика уличной температуры 15KΩ |
| F7 | Защита от низкого(135V), высокого напряжения (265V) |
| F8 | Ошибка связи между платами наружного блока |
| F9 | Ошибка модуля EEPROM наружного блока |
| FA |
Ошибка датчика рециркуляции |
| P2 | Ошибка переключателя высокого напряжения |
| P3 | Защита от дефицита хладагента |
| P6 | Защита от высокой температуры трубы внутреннего блока в режиме тепло |
| P7 | Защита от обмерзания внутреннего блока |
| P8 |
Защита наружного блока от перегрузки по току |
| L0 |
Ошибка при перенапряжении постоянного тока |
| L1 |
Защита от перегрузки по току фазы компрессора |
| L2 |
Защита компрессора от потери ступени |
| L3 |
Ошибка последовательности фаз компрессора |
| L4 | Ошибка платы (IPM) компрессора |
| L5 |
Аппаратная защита PFC от перегрузки по току |
| L6 | Программная защита PFC от перегрузки по току |
| L7 |
Обнаружение тока и защита от сбоев в работе |
| LC |
Обнаружение тока PFC и защита от сбоев в работе |
| LD |
Обнаружение двигателя вентилятора постоянного тока и защита от сбоев в работе |
| L8 |
Неисправность дисбаланса сопротивления шунта |
| L9 |
Ошибка датчика температуры платы IPM |
| LA |
Сбой при запуске компрессора |
| LE |
Ошибка фазы двигателя вентилятора постоянного тока |
| LF |
Защита двигателя вентилятора постоянного тока на последнем шаге |
| LH |
Защита двигателя вентилятора постоянного тока IPM |
Коды ошибок настенной сплит-системы серии ON/OFF Magic (..AX);Elbrus (..N2X);Fresco (..MBL); Fresco S (..NQR)
| Дисплей | Значение ошибки |
|---|---|
| E0 | Защита внутреннего блока от перегрузки по току |
| E1 | Ошибка датчика температуры внутреннего блока 15KΩ |
| E2 |
Ошибка трубного датчика наружного блока 20KΩ |
| E3 |
Ошибка трубного датчика внутреннего блока 20KΩ |
| E4 |
Неисправность вентилятора внутреннего блока |
| Eb |
Ошибка модуля EEPROM внутреннего блока |
| P2 |
Ошибка переключателя высокого напряжения |
| P3 |
Защита от дефицита хладагента |
Коды ошибок мультисплит-систем
Коды ошибок наружного блока
| Дисплей | Значение ошибки |
|---|---|
| E0 | Ошибка чтения EEPROM, внутренний блок |
| E2 | Ошибка связи между наружным и внутренними блоками |
| E3 | Ошибка связи между главными платами управления наружного блока и компрессора |
| E4 | Неисправный датчик температуры или его разъема в наружном блоке |
| E5 | Защита по напряжению (DC) |
| E8 | Ошибка контроля скорости вентилятора |
| F1 | F1 Неисправный датчик температуры или его разъем на выходе испарителя внутреннего блока A |
| F2 | F2 Неисправный датчик температуры или его разъем на выходе испарителя внутреннего блока B |
| F3 | F3 Неисправный датчик температуры или его разъем на выходе испарителя внутреннего блока C |
| F4 | F4 Неисправный датчик температуры или его разъем на выходе испарителя внутреннего блока D |
| F5 | F5 Неисправный датчик температуры или его разъем на выходе испарителя внутреннего блока E |
| P1 | Защита от превышения давления не для всех блоков |
| P2 | Защита от понижения давления не для всех блоков |
| P3 | Защита по току компрессора |
| P4 | Защита от перегрева в нагнетании компрессора |
| P5 | Защита от перегрева конденсатора |
| P6 | Система защиты модуля инвертора |
| LP | Слишком низкая температура улицы |
Коды ошибок внутренних блоков настенного, канального и кассетного типов

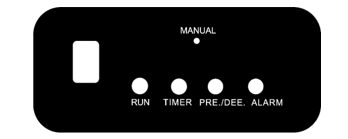

| Код ошибки | Описание неисправности | LED Timer | LED Operation (мигает, количество раз) |
|---|---|---|---|
| E0 | Ошибка чтения контрольной суммы EEPROM | Х | 1 |
| E1 | Ошибка межблочной связи | Х | 2 |
| E3 | Ошибка контроля оборотов вентилятора внутреннего блока | Х | 4 |
| E4 | Ошибка термистора Т1 (внутренний блок) | Х | 5 |
| E5 | Ошибка термистора Т2 (внутренний блок) | Х | 6 |
| EE | Ошибка по датчику уровня конденсата (датчик или уровень) | Х | 8 |
| F0 | Перегрузка по току (не все модели) | О | 1 |
| F1 | Ошибка термистора Т4 (наружный блок) | О | 2 |
| F2 | Ошибка термистора Т3 (наружный блок) | О | 3 |
| F3 | Ошибка термистора Т5 (наружный блок) | О | 4 |
| F4 | Ошибка чтения контрольной суммы EEPROM (наружный блок), не все модели | О | 5 |
| F5 | Ошибка контроля оборотов вентилятора (наружный блок) | О | 6 |
| F6 | Ошибка термистора Т2В (внутренний блок) | О | 7 |
| F7 | Резерв | О | 8 |
| F8 | Резерв | О | 9 |
| F9 | Резерв | О | 10 |
| P0 | Неисправность модуля инвертора (см. коды на наружный блок) | ☆ | 1 |
| P1 | Слишком низкое или высокое напряжение | ☆ | 2 |
| P3 | Слишком низкая Т наружного воздуха | ☆ | 4 |
| P4 | Ошибка компрессора (см.наружный блок) | ☆ | 5 |
| P5 | Конфликт режимов | ☆ | 6 |
| P6 | Защита по низкому давлению | ☆ | 7 |
| EC | Обнаружена утечка хладагента | Х | 7 |
| E2 | Ошибка синхронизации | Х | 3 |
| P2 | Перегрев компрессора | ☆ | 3 |
Обозначения:
O – светится;
Х – выключен;
☆ – мигает с частотой 2 Гц.
Коды ошибок RAM-X, RAK-X, RAD-X, RAF-X, RCI-X
RAM2-X14UNH;
RAM2-X14URH;
RAM2-X18UNH;
RAM2-X18URH;
RAM3-X21UNH;
RAM3-X21URH;
RAM3-X27UNH;
RAM3-X27URH;
RAM4-X36UNH;
RAM4-X36URH;
RAM5-X42UNH;
RAM5-X42URH
RAD-X07NH;
RAD-X09NH;
RAD-X09RH;
RAD-X12NH;
RAD-X12RH;
RAD-X18NH;
RAD-X18RH
RCI-X09NH;
RCI-X09RH;
RCI-X12NH;
RCI-X12RH;
RCI-X18NH;
RCI-X18RH
RAF-X09RH;
RAF-X12NH;
RAF-X12RH
RAK-X07NH;
RAK-X07RH;
RAK-X07RHF;
RAK-X09NH;
RAK-X09RH;
RAK-X09RHF;
RAK-X12NH;
RAK-X12RH;
RAK-X12RHF;
RAK-X18NH;
RAK-X18RH;
RAK-X18RHF
CA – Кассетный1.1 Ошибки датчиков темп-ры (CA/ CF/ Duct / Co NO.9; WM NO.8)
CF – Напольно-потолочный
Duct – Канальный
WM – Настенный блок
|
Code display in IDU |
Fault code description |
Possible reason |
|
|---|---|---|---|
|
CA/CF/Duct/Co |
WM |
||
|
A1 |
E1 |
Ошибка датчика температуры Вб |
Неисправность датчика температуры Вб. Неконтакт датчика температуры на плате Вб. Неисправность проводки датчика температуры Вб. Неисправность платы управления Вб. |
|
A2 |
E3 |
Ошибка датчика температуры середины теплообменника Вб |
Неисправность датчика температуры середины теплообменника Вб. Неконтакт датчика температуры на плате Вб. Неисправность проводки датчика температуры теплообменника Вб. Неисправность платы управления Вб. |
|
A3 |
H3 |
Ошибка термистора жидкостной трубы Вб |
Неисправность термистора жидкостной трубы Вб. Неконтакт термистора жидкостной трубы Вб. Неисправность проводки термистора жидкостной трубы Вб. Неисправность платы управления Вб. |
|
A4 |
H4 |
Ошибка термистора газовой трубы Вб |
Неисправность термистора газовой трубы Вб. Неконтакт термистора газовой трубы Вб. Неисправность проводки термистора газовой трубы Вб. Неисправность платы управления Вб. |
|
C1 |
F6 |
Ошибка датчика температуры наружного воздуха Нб |
Неисправность датчика температуры наружного воздуха Нб. Неконтакт датчика температуры наружного воздуха Нб. Неисправность проводки датчика температуры наружного воздуха Нб. Неисправность платы управления Нб. |
|
C3 |
F4 |
Ошибка термистора на нагнетании газа компрессором |
Неисправность термистора на нагнетании газа компрессором. Неконтакт термистора на нагнетании газа компрессором. Неисправность проводки термистора на нагнетании газа компрессором. Неисправность платы управления Нб. |
|
C6 |
FA |
Ошибка термистора на всасывании газа компрессором |
Неисправность термистора на всасывании газа компрессором. Неконтакт термистора на всасывании газа компрессором. Неисправность проводки термистора на всасывании газа компрессором. Неисправность платы управления Нб. |
|
C8 |
E2 |
Ошибка термистора середины теплообменника Нб |
Неисправность термистора середины теплообменника Нб. Неконтакт термистора середины теплообменника НБ Неисправность проводки термистора середины теплообменника НБ Неисправность платы управления НБ |
|
C2 |
Ошибка термистора обмерзания теплообменника Нб |
||
1.2 Ошибки связи (CA/ CF/ Duct / Co NO.3; WM NO.5 )
|
Code display in IDU |
Fault code description |
Possible reason |
|
|---|---|---|---|
|
CA/CF/Duct/Co |
WM |
||
|
A9 |
5E/E5 |
Ошибка связи между наружным и внутренним блоком |
Неисправность платы управления Вб. Неисправность платы управления Нб. Неисправность проводки. |
|
AA |
E8/H2 |
Ошибка связи между пультом и платой Вб |
Неисправность проводки. Неисправность проводного пульта. Неисправность платы управления Вб. |
|
D3(J3) |
F8 |
Ошибка связи между платой инвертора и главной платой управления Нб |
Неисправность платы инвертора управления Нб. Неисправность главной платы управления Нб. Неисправность проводки. |
1.3 Ошибки внутренних блоков (Вб) (CA/ CF/ Duct / Co NO.3; WM NO.3)
|
Code display in IDU |
Fault code description |
Possible reason |
|
|---|---|---|---|
|
CA/CF/Duct/Co |
WM |
||
|
A5 |
H1 |
Ошибка дренажной системы |
Отсоединен поплавковый выключатель или плохая проводка. Ошибка задания параметров блока. Дренажная пробка. Неисправность насоса. |
|
A6 |
E4 |
Ошибка вентилятора Вб |
Низкое напряжение. Неисправность проводки. Неисправность платы управления Вб. Неисправность двигателя вентилятора. |
|
AD |
P7 |
Срабатывание защиты по обмерзанию теплообменника ВБ |
Загрязненность теплообменника Вб. Неисправность двигатель вентилятора Вб. |
1.4 Ошибки холодильного контура (CA/ CF/ Duct / Co NO.6; WM NO.6)
|
Code display in IDU |
Fault code description |
Possible reason |
|
|---|---|---|---|
|
CA/CF/Duct/Co |
WM |
||
|
E3 |
P5 |
Срабатывание защиты по температуре нагнетания |
Нехватка хладагента. Запорный вентиль закрыт. Неисправность главной платы управления Нб. |
|
E8 |
P4/P6 |
Охлаждение: срабатывание защиты по высокой температуре Нб. Нагрев: срабатывание защиты по высокой температуре Вб. |
Охлаждение: Недостаточный теплосъем с конденсатора. Нагрев: Недостаточный теплосъем с испарителя. |
|
F6/H4 |
H7 |
Срабатывание защиты по низкому давлению |
Нехватка хладагента. Отсутствие теплообмена. Запорный вентиль закрыт. |
|
FH |
H5 |
Срабатывание защиты по низкой температуре нагнетания |
Неисправность датчика температуры. Неисправность главной платы управления Нб. Правильно подключены трубы по отношению к линиям связи. Проброс жидкости через выключенный блок. |
|
(B5)H5 |
P3 |
Нехватка хладагента |
Нехватка хладагента. Запорный вентиль закрыт. |
1.5 Ошибки наружного блока (Нб) (CA/ CF/ Duct / Co NO.7; WM NO.12)
|
Code display in IDU |
Fault code description |
Possible reason |
|
|---|---|---|---|
|
CA/CF/Duct/Co |
WM |
||
|
(B1)H1 |
P2 |
Защита реле высокого давления |
Плохой теплообмен Нб. Неисправность питания реле высокого давления. Обрыв эл.цепи реле. |
|
H4 |
H6 |
Защита реле низкого давления |
Нехватка хладагента. Запорный вентиль закрыт. Неисправность реле низкого давления. |
|
E1 |
H8 |
Ошибка 4-ходового клапана |
Неисправность 4-ходового клапана. Неисправность катушки 4-ходового клапана. |
|
34 |
F3/LA/L2 /L3 |
Ошибка запуска компрессора |
Неисправность платы инвертора компрессора. Проверьте провода от платы инвертора до компрессора. Повреждение электрической цепи компрессора. Неисправность компрессора. Проверьте уровень хладагента. |
|
3E |
|||
|
3B(3H) |
F0/LD/LE/LF |
Ошибка вентилятора Нб |
Неисправность двигателя вентилятора. |
|
3C |
LF |
Защита от отключения DС-двигателя вентилятора и перегрузки по току |
Неисправность DС-двигателя. Чрезмерно высокая скорость вентилятора. Плохой теплообмен НБ (загрязнение теплообменника). Плохой контакт разъема на плате |
1.6 Ошибка электронных компонентов наружного блока (Нб)(CA/ CF/ Duct / Co NO.10; WM NO.20)
|
Code display in IDU |
Fault code description |
Possible reason |
|
|---|---|---|---|
|
CA/CF/Duct/Co |
WM |
||
|
31 |
F1/L1/L4 /L7/L8 |
Срабатывание защиты платы инвертора |
Неисправность компрессора. Неисправность платы инвертора компрессора. Блокировка системы. |
|
32 |
F9 |
Срабатывание защиты привода компрессора и неисправности EEPROM памяти Нб |
Неисправность чипа EEPROM |
|
D7(J7) |
|||
|
35 |
P8/J8 |
Срабатывание защиты привода компрессора от перегрузки по току |
Повышенный рабочий ток устройства. Резкое падение напряжения во время работы. Проверьте уровень хладагента. |
|
36 |
F7/L0 |
Срабатывание защиты платы инвертора компрессора от перегрузки по напряжению |
Высокое входное напряжение. Низкое входное напряжение. |
|
37 |
HE/HF |
Неисправность термистора платы инвертора IPM/PFC |
Неисправность платы инвертора IPM/PFC |
|
39 |
L9 |
Срабатывание защиты по перегреву платы инвертора |
Неисправность термистора платы инвертора компрессора. Плохой контакт между платой инвертора и радиатором. |
|
3J |
LD |
Защита по току DC двигателя вентилятора Нб |
Срабатывание защиты инв.двигателя вентилятора Нб. |
|
3F |
F2/L5/ L6/LC |
Срабатывание защиты PFC корректора мощности |
Неисправность PFC корректора мощности. Неисправность регулятора |
|
41 |
LH |
Срабатывание защиты платы инвертора DС двигателя вентилятора |
Неисправность платы инвертора DС двигателя вентилятора. |
Коды ошибок RAM-T, RAK-T
RAM2-T14URH;
RAM2-T18URH;
RAM3-T21URH;
RAM3-T27URH
RAK-T07RH;
RAK-T09RH;
RAK-T12RH;
RAK-T18RH
|
Индикация |
Ошибка |
|---|---|
|
E0 |
Ошибка связи внутреннего с наружным блоком |
|
E1 |
Ошибка термистора ВБ (воздух) |
|
E2 |
Ошибка термистора ВБ (труба) |
|
E3 |
Ошибка термистора НБ (труба) |
|
E4 |
Ошибка охлаждения |
|
E5 |
Сбой из-за несоответствия IDU/ODU |
|
E6 |
Ошибка вентилятора ВБ |
|
E7 |
Ошибка термистора НБ (воздух) |
|
E8 |
Ошибка термистора перегрева нагнетания (труба) |
|
E9 |
Ошибка в управлении приводом компрессора (IPM) |
|
EA |
Ошибка платы НБ по току |
|
Eb |
Неисправность связи основной печатной платы и платы дисплея |
|
EE |
Ошибка памяти НБ (EEPROM) |
|
EF |
Ошибка мотора НБ |
|
EU |
Ошибка в цепи проверки напряжения НБ |
|
d3 |
Превышение уровня конденсата в поддоне |
|
P0 |
Защита модуля IPM |
|
P1 |
Защита от перенапряжения / понижения напряжения |
|
P2 |
Защита от перегрузки по току |
|
P4 |
Защита по перегреву нагнетания |
|
P5 |
Защита от переохлаждения в режиме охлаждения |
|
P6 |
Защита от перегрева в режиме охлаждения |
|
P7 |
Защита от перегрева в режиме обогрева |
|
P8 |
Защита от перегрева/понижения температуры наружного воздуха |
|
P9 |
Защита привода компрессора (ненормальная нагрузка) |
|
PA |
Конфликт режимов |
|
F0 |
Неисправность инфракрасного датчика ВБ |
|
F1 |
Неисправность модуля ВБ проверки электропитания |
|
F2 |
Защита от сбоя датчика температуры нагнетания |
|
F3 |
Защита температуры катушки НБ |
|
F4 |
Ненормальный расход газа в системе охлаждения |
|
F5 |
Защита дросселя PFC |
|
F6 |
Отсутствие фазы/нарушение фазировки в компрессоре |
|
F7 |
Защита по температуре модуля IPM |
|
F8 |
Ненормальный реверс 4-ходового клапана |
|
F9 |
Неисправность цепи проверки температуры модуля НБ |
|
FA |
Неисправность цепи проверки фазного тока компрессора |
|
Fb |
Ограничение/уменьшение частоты для защиты от перегрузки в режиме охлаждения/обогрева |
|
FC |
Ограничение/снижение частоты для защиты от высокого энергопотребления |
|
FE |
Ограничение/понижение частоты для защиты модуля от тока (фазный ток компрессора) |
|
FF |
Ограничение/уменьшение частоты для защиты модуля от перегрева |
|
FH |
Ограничение/понижение частоты для защиты привода компрессора |
|
FP |
Ограничение/уменьшение частоты для защиты от образования конденсата |
|
FU |
Ограничение/уменьшение частоты вращения для защиты от замерзания |
|
Fj |
Ограничение/уменьшение частоты разряда для защиты от перегрева |
|
Fn |
Ограничение/понижение частоты для защиты НБ от переменного тока |
|
Fy |
Защита по утечке газа |
|
H1 |
Защита от высокого давления |
|
H2 |
Защита от низкого давления |
Коды ошибок полупромышленных сплит-систем
Коды ошибок полупромышленной ИНВЕРТОРНОЙ сплит-системы ICX, IDX, IFX, IUX
| Дисплей | Значение ошибки |
|---|---|
| A1 | Ошибка датчика температуры окружающей среды в помещении |
| A2 | Ошибка трубного датчика в середине змеевика внутреннего блока |
| A3 | Ошибка трубного датчика в начале змеевика внутреннего блока |
| A4 | Ошибка трубного датчика в конце змеевика внутреннего блока |
| A5 | Ошибка дренажной системы |
| A6 | Ошибка вентилятора внутреннего блока |
| A8 | Неисправность памяти EEPROM |
| A9 | Ошибка связи внутреннего блока и внешнего блока |
| AA | Ошибка связи внутреннего блока и проводного пульта |
| AC | Ошибка центрального пульта |
| AE | Конфликт режимов |
| AH(AB) | Повторяющийся адрес внутреннего блока |
| AJ(AD) | Ошибка обледенения внутреннего блока |
| 91 | Не задан главный AHU-KIT |
| 92 | Неверное кол-во ведомых AHU-KIT |
| 99 | Ошибка связи между внутренним блоком и платой управления вентилятором |
| 9A | Защита платы управления вентилятором от перегрева |
| 9H(9B) | Защита при запуске платы управления вентилятора или сбой в работе |
| 9C | Защита внутреннего вентилятора от перегрузки по току |
| 9J(9D) | Защита внутреннего вентилятора от перенапряжения/понижения напряжения постоянного тока |
| 9E | Ошибка IPM модуля вентилятора внутреннего блока |
| 9F | Неисправность платы привода внутреннего вентилятора EE |
|
H1(B1) |
Неисправность реле высокого давления HPSa |
|
H2(B2) |
Неисправность реле высокого давления HPSb |
| H3(B3) | Неисправность реле высокого давления HPSc |
| H4(B4) | Неисправность реле низкого давления LPS |
| H5(B5) | Защита от недостатка хладагента |
| H6(B6) | Аномальная работа клапана |
| H7(B7) | Неисправность неправильного подключения расширительного клапана |
| H8(B8) | Защита от перегрузки по току компрессор 1 |
| H9(B9) | Защита от перегрузки по току компрессор 2 |
| HJ(BD) | Ошибка фазного подключения |
| HE(BE) | Защита от перенапряжения на входе переменного тока блока |
| HF(BF) | Защита от чрезмерно низкой температуры масла |
| C1 | Ошибка датчика окружающей среды уличного воздуха |
| C2 | Ошибка датчика оттайки |
| C3 | Ошибка датчика температуры нагнетания компрессора 1 |
| C4 | Ошибка датчика температуры нагнетания компрессора 2 |
| C5 |
Ошибка датчика температуры нагнетания компрессора 3 |
| C6 | Ошибка датчика температуры на впуске Ts |
| C8 | Ошибка датчика средней температуры наружного конденсатора Tc1 |
| C9 | Ошибка датчика Tco 1 на входе в теплообменник |
| CA | Ошибка датчика Tco 2 на входе в теплообменник |
| CH (CB) | Неисправность датчика Tci при перегреве трубы с горячей жидкостью |
| CC | Неисправность датчика охлаждения платы компрессора |
| CJ (CD) | Неисправность датчика температуры масла компрессор 1 |
| CE | Неисправность датчика входа пластинчатого воздухообмена |
| CF | Неисправность датчика выхода пластинчатого воздухообмена |
| J1(D1) | Неисправность связи между наружными блоками |
| J2(D2) | Неисправность связи внутреннего и наружного блоков |
| J3(D3) | Ошибка связи главной платы и платой IPM компрессора 1 |
| J4(D4) | Ошибка связи главной платы и платой IPM вентилятора 1 |
| J5(D5) | Ошибка в количестве, адресе или настройке мощности наружного блока |
| J6(D6) | Неисправность при установке давления AHU-KIT |
| J7(D7) |
Ошибка памяти EEPROM основной платы |
| J8(D8) | Ошибка связи главной платы и платой IPM компрессора 2 |
| J9(D9) | Ошибка связи главной платы и платой IPM вентилятора 2 |
| JJ(DD) | Превышение мощности внутренних блоков |
| JE(DE) | Размораживание, неисправность возврата масла |
| JF(DF) | Ошибка сброса MCU |
| E1 | Неисправность переключения четырехходового клапана |
| E3 | Защита от чрезмерно высокой температуры выхлопных газов Tdb компрессор 1 |
| E4 | Защита от чрезмерно высокой температуры выхлопных газов Tdc компрессор 2 |
| E5 | Защита от чрезмерно высокой температуры выхлопных газов Tdc компрессор 3 |
| E9 |
Защита от чрезмерно низкой температуры радиатора модуля |
| EC |
Защита от чрезмерно низкой температуры выхлопных газов Tdb |
| EJ(ED) |
Защита от чрезмерно низкой температуры выхлопных газов Tdc |
| F1 |
Неисправность датчика высокого давления Pd |
| F3 | Датчик высокого давления Pd с чрезмерно высокой степенью защиты |
| F4 | Неисправность датчика низкого давления Ps |
| F6 |
Датчик низкого давления Ps защита от чрезмерно низкого давления |
| F8 | Степень сжатия ε чрезмерно высокая степень защиты |
| F9 | Степень сжатия ε чрезмерно низкая защита |
| FA | Отсутствие разницы давлений между высоким и низким давлением |
| FH (FB) | Защита от чрезмерно низкой температуры выхлопных газов Tda с регулируемой частотой |
| 31 |
Защита модуля IPM привода компрессора 1 |
| 32 | Защита оборудования привода компрессора 1 |
| 33 | Защита программного обеспечения модуля привода компрессора 1 |
| 34 | Компрессор 1 приводной компрессор не подключен |
| 35 | Защита привода компрессора 1 от перегрузки по току |
| 36 | Защита привода компрессора 1 от перенапряжения/понижения напряжения постоянного тока |
| 37 | Неисправность датчика температуры привода компрессора 1 |
| 38 | Защита привода компрессора 1 от несовпадения фаз |
| 39 | Защита приводного модуля компрессора 1 от перегрева |
| 3A | Защита от перегрева модуля вентилятора постоянного тока 1 |
| 3H(3B) | Неисправность при запуске модуля вентилятора постоянного тока 1 или сбой в работе |
| 3C | Вентилятор постоянного тока 1 защита от перегрузки по току |
| 3J(3D) | Вентилятор постоянного тока 1 Защита от перенапряжения/понижения напряжения постоянного тока |
| 3E |
Защита от входного тока переменного тока привода компрессора 1 |
| 3F | Защита модуля PFC привода компрессора 1 |
| 41 | Сигнализация IPM платы управления вентилятором постоянного тока 1 |
| 43 | Аппаратная защита платы драйвера вентилятора постоянного тока 1 |
| 47 | Потеря связи с внутренними блоками( более 3х шт) |
| 49 | Плата управления вентилятором постоянного тока 2 с сигнализацией IPM |
| 4H(4B) | Аппаратная защита платы драйвера вентилятора постоянного тока 2 |
| 51 | Защита модуля IPM привода компрессора 2 |
| 52 | Аппаратная защита драйвера компрессора 2 |
| 53 |
Защита программного обеспечения модуля привода компрессора 2 |
| 54 | Компрессор 2 приводной компрессор не подключен |
| 55 | Защита привода компрессора 2 от перегрузки по току |
| 56 | Защита привода компрессора 2 от перенапряжения/понижения напряжения постоянного тока |
| 57 | Неисправность датчика температуры привода компрессора 2 |
| 58 |
Защита привода компрессора 2 от несовпадения фаз |
| 59 |
Защита приводного модуля компрессора 2 от перегрева |
| 5A | Защита от перегрева модуля вентилятора постоянного тока 2 |
| 5H(5B) | Неисправность при запуске модуля вентилятора постоянного тока 2 или сбой в работе |
| 5C | Вентилятор постоянного тока 2 с защитой от перегрузки по току |
| 5J(5D) | Вентилятор постоянного тока 2 Защита от перенапряжения/понижения напряжения постоянного тока |
| 5E | Защита от входного тока переменного тока привода компрессора 2 |
| 5F | Защита модуля PFC привода компрессора 2 |
Коды ошибок полупромышленной сплит-системы ICX, IDX, IFX, IUX
| Дисплей | Значение ошибки |
|---|---|
| E0 | Утечка хладагента |
| E1 | Ошибка воздушного датчика внутреннего блока |
| E2 | Ошибка трубного датчика наружного блока |
| E3 | Ошибка трубного датчика внутреннего блока |
| E4 | Ошибка дренажной системы (высокий уровень воды) |
| E5 | Ошибка связи с пультом |
| E6 | Ошибка фазировки наружного блока |
| E7 | Ошибка трубного датчика конденсации наружного блока |
| E8 | Ошибка трубного датчика температуры нагнетания |
|
E9 |
Защита низкого давления |
| EA | Защита наружного блока |
| EC | Защита от перенапряжения питания |
| F1 | Ошибка связи между наружным и внутренним блоком |
| F2 | Защита от высокой температуры нагнетания |
| F3 | Защита мотора вентилятора наружного блока |
|
F4 |
Защита мотора вентилятора внутреннего блока |
| F5 | Неисправность датчика температуры окружающей среды наружного блока |
| F6 | Защита компрессора от перегрузки по току |
| F8 | Защита электропитания внутреннего блока |
| F9 |
Защита высокого давления |
| A8 | Ошибка модуля EEPROM |
Индикация ошибок серии ICT, IFT, IUT
|
Ошибка |
Индикация |
|
|---|---|---|
|
Ошибка термистора(воздух) 10К |
E1 |
TIМER мигает |
|
Ошибка термистора(труба, испаритель) 10К |
E2 |
RUN мигает |
|
Ошибка термистора(труба, конденсатор) 10К |
E3 |
PRE/DEE мигает |
|
Превышение уровня конденсата в поддоне |
d3 |
ALARM мигает |
|
Сработала защита наружного блока(См индикацию светодиодов на плате наружного блока) |
E4 |
DEFROSTING светится & ALARM мигает |
|
Ошибка чтения памяти EEPROM |
Ed |
RUN светится & TIMER мигает |
Индикация ошибок на основной плате Н.Б.
|
Красный LED |
Зеленый LED |
Голубой LED |
Ошибка |
|---|---|---|---|
|
светится |
светится |
мигает |
Ошибка последовательности фаз |
|
светится |
выключен |
мигает |
Отсутствует фаза |
|
моргает |
выключен |
выключен |
Ошибка по высокому давлению |
|
выключен |
светится |
мигает |
Защита по перегреву нагнетания |
|
светится |
мигает |
выключен |
Ошибка по низкому давлению |
|
мигает |
светится |
выключен |
Ошибка термистора(труба, конденсатор) 10К |
|
мигает |
мигает |
выключен |
Ошибка термистора (воздух) 10К |
|
выключен |
светится |
выключен |
РАБОЧИЙ РЕЖИМ |
Индикация ошибок на плате вентилятора Н.Б.
|
Красный LED |
Зеленый LED |
Ошибка |
|---|---|---|
|
светится |
выключен |
Ошибка питания |
|
мигает |
выключен |
Ошибка термистора(воздух ,труба) 10К |
|
выключен |
светится |
Режим “Ожидание” |
|
выключен |
мигает |
Режим “Охлаждение” |
|
выключен |
мигает |
Режим “Нагрев” |
Коды ошибок фанкойлов
Коды ошибок полупромышленных сплит-систем большой мощности
Коды ошибок Mini VRF IMS-EM80-220NB(6)
| Дисплей | Значение ошибки |
|---|---|
| A1 | Ошибка датчика температуры окружающей среды в помещении |
| A2 | Ошибка трубного датчика в середине змеевика внутреннего блока |
| A3 | Ошибка трубного датчика в начале змеевика внутреннего блока |
| A4 | Ошибка трубного датчика в конце змеевика внутреннего блока |
| A5 | Ошибка дренажной системы |
| A6 | Ошибка вентилятора внутреннего блока |
| A8 | Неисправность памяти EEPROM |
| A9 | Ошибка связи внутреннего блока и внешнего блока |
| AA | Ошибка связи внутреннего блока и проводного пульта |
| AC | Ошибка центрального пульта |
| AE | Конфликт режимов |
| AH(AB) | Повторяющийся адрес внутреннего блока |
| AJ(AD) | Ошибка обледенения внутреннего блока |
| 91 | Не задан главный AHU-KIT |
| 92 | Неверное кол-во ведомых AHU-KIT |
| 99 | Ошибка связи между внутренним блоком и платой управления вентилятором |
| 9A | Защита платы управления вентилятором от перегрева |
| 9H(9B) | Защита при запуске платы управления вентилятора или сбой в работе |
| 9C | Защита внутреннего вентилятора от перегрузки по току |
| 9J(9D) | Защита внутреннего вентилятора от перенапряжения/понижения напряжения постоянного тока |
| 9E | Ошибка IPM модуля вентилятора внутреннего блока |
| 9F | Неисправность платы привода внутреннего вентилятора EE |
|
H1(B1) |
Неисправность реле высокого давления HPSa |
|
H2(B2) |
Неисправность реле высокого давления HPSb |
| H3(B3) | Неисправность реле высокого давления HPSc |
| H4(B4) | Неисправность реле низкого давления LPS |
| H5(B5) | Защита от недостатка хладагента |
| H6(B6) | Аномальная работа клапана |
| H7(B7) | Неисправность неправильного подключения расширительного клапана |
| H8(B8) | Защита от перегрузки по току компрессор 1 |
| H9(B9) | Защита от перегрузки по току компрессор 2 |
| HJ(BD) | Ошибка фазного подключения |
| HE(BE) | Защита от перенапряжения на входе переменного тока блока |
| HF(BF) | Защита от чрезмерно низкой температуры масла |
| C1 | Ошибка датчика окружающей среды уличного воздуха |
| C2 | Ошибка датчика оттайки |
| C3 | Ошибка датчика температуры нагнетания компрессора 1 |
| C4 | Ошибка датчика температуры нагнетания компрессора 2 |
| C5 |
Ошибка датчика температуры нагнетания компрессора 3 |
| C6 | Ошибка датчика температуры на впуске Ts |
| C8 | Ошибка датчика средней температуры наружного конденсатора Tc1 |
| C9 | Ошибка датчика Tco 1 на входе в теплообменник |
| CA | Ошибка датчика Tco 2 на входе в теплообменник |
| CH (CB) | Неисправность датчика Tci при перегреве трубы с горячей жидкостью |
| CC | Неисправность датчика охлаждения платы компрессора |
| CJ (CD) | Неисправность датчика температуры масла компрессор 1 |
| CE | Неисправность датчика входа пластинчатого воздухообмена |
| CF | Неисправность датчика выхода пластинчатого воздухообмена |
| J1(D1) | Неисправность связи между наружными блоками |
| J2(D2) | Неисправность связи внутреннего и наружного блоков |
| J3(D3) | Ошибка связи главной платы и платой IPM компрессора 1 |
| J4(D4) | Ошибка связи главной платы и платой IPM вентилятора 1 |
| J5(D5) | Ошибка в количестве, адресе или настройке мощности наружного блока |
| J6(D6) | Неисправность при установке давления AHU-KIT |
| J7(D7) |
Ошибка памяти EEPROM основной платы |
| J8(D8) | Ошибка связи главной платы и платой IPM компрессора 2 |
| J9(D9) | Ошибка связи главной платы и платой IPM вентилятора 2 |
| JJ(DD) | Превышение мощности внутренних блоков |
| JE(DE) | Размораживание, неисправность возврата масла |
| JF(DF) | Ошибка сброса MCU |
| E1 | Неисправность переключения четырехходового клапана |
| E3 | Защита от чрезмерно высокой температуры выхлопных газов Tdb компрессор 1 |
| E4 | Защита от чрезмерно высокой температуры выхлопных газов Tdc компрессор 2 |
| E5 | Защита от чрезмерно высокой температуры выхлопных газов Tdc компрессор 3 |
| E9 |
Защита от чрезмерно низкой температуры радиатора модуля |
| EC |
Защита от чрезмерно низкой температуры выхлопных газов Tdb |
| EJ(ED) |
Защита от чрезмерно низкой температуры выхлопных газов Tdc |
| F1 |
Неисправность датчика высокого давления Pd |
| F3 | Датчик высокого давления Pd с чрезмерно высокой степенью защиты |
| F4 | Неисправность датчика низкого давления Ps |
| F6 |
Датчик низкого давления Ps защита от чрезмерно низкого давления |
| F8 | Степень сжатия ε чрезмерно высокая степень защиты |
| F9 | Степень сжатия ε чрезмерно низкая защита |
| FA | Отсутствие разницы давлений между высоким и низким давлением |
| FH (FB) | Защита от чрезмерно низкой температуры выхлопных газов Tda с регулируемой частотой |
| 31 |
Защита модуля IPM привода компрессора 1 |
| 32 | Защита оборудования привода компрессора 1 |
| 33 | Защита программного обеспечения модуля привода компрессора 1 |
| 34 | Компрессор 1 приводной компрессор не подключен |
| 35 | Защита привода компрессора 1 от перегрузки по току |
| 36 | Защита привода компрессора 1 от перенапряжения/понижения напряжения постоянного тока |
| 37 | Неисправность датчика температуры привода компрессора 1 |
| 38 | Защита привода компрессора 1 от несовпадения фаз |
| 39 | Защита приводного модуля компрессора 1 от перегрева |
| 3A | Защита от перегрева модуля вентилятора постоянного тока 1 |
| 3H(3B) | Неисправность при запуске модуля вентилятора постоянного тока 1 или сбой в работе |
| 3C | Вентилятор постоянного тока 1 защита от перегрузки по току |
| 3J(3D) | Вентилятор постоянного тока 1 Защита от перенапряжения/понижения напряжения постоянного тока |
| 3E |
Защита от входного тока переменного тока привода компрессора 1 |
| 3F | Защита модуля PFC привода компрессора 1 |
| 41 | Сигнализация IPM платы управления вентилятором постоянного тока 1 |
| 43 | Аппаратная защита платы драйвера вентилятора постоянного тока 1 |
| 47 | Потеря связи с внутренними блоками( более 3х шт) |
| 49 | Плата управления вентилятором постоянного тока 2 с сигнализацией IPM |
| 4H(4B) | Аппаратная защита платы драйвера вентилятора постоянного тока 2 |
| 51 | Защита модуля IPM привода компрессора 2 |
| 52 | Аппаратная защита драйвера компрессора 2 |
| 53 |
Защита программного обеспечения модуля привода компрессора 2 |
| 54 | Компрессор 2 приводной компрессор не подключен |
| 55 | Защита привода компрессора 2 от перегрузки по току |
| 56 | Защита привода компрессора 2 от перенапряжения/понижения напряжения постоянного тока |
| 57 | Неисправность датчика температуры привода компрессора 2 |
| 58 |
Защита привода компрессора 2 от несовпадения фаз |
| 59 |
Защита приводного модуля компрессора 2 от перегрева |
| 5A | Защита от перегрева модуля вентилятора постоянного тока 2 |
| 5H(5B) | Неисправность при запуске модуля вентилятора постоянного тока 2 или сбой в работе |
| 5C | Вентилятор постоянного тока 2 с защитой от перегрузки по току |
| 5J(5D) | Вентилятор постоянного тока 2 Защита от перенапряжения/понижения напряжения постоянного тока |
| 5E | Защита от входного тока переменного тока привода компрессора 2 |
| 5F | Защита модуля PFC привода компрессора 2 |
