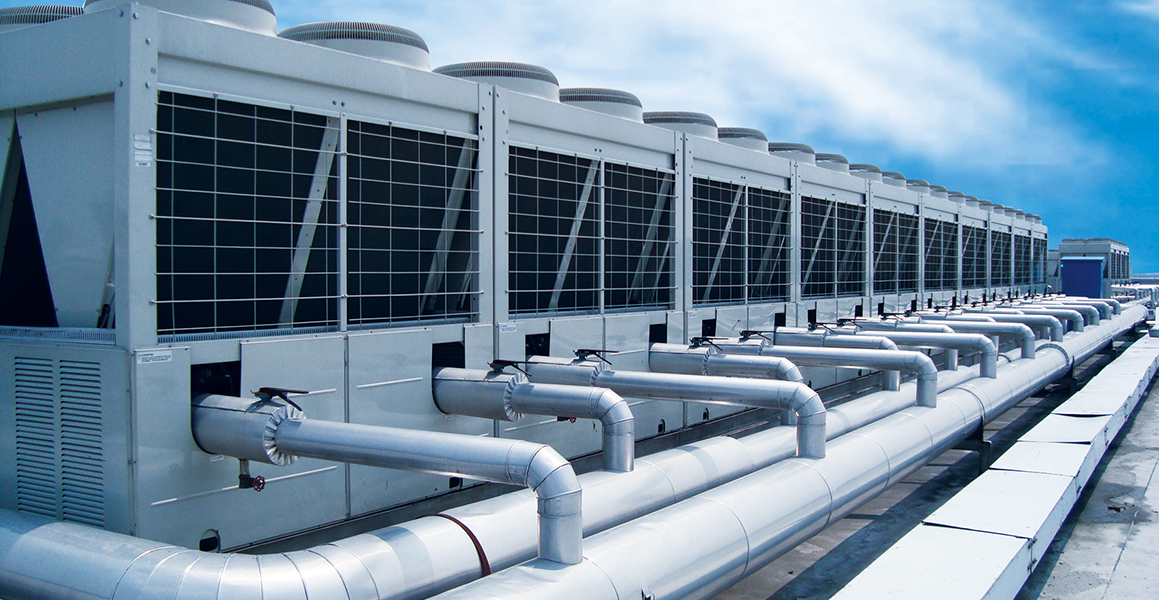

Модульные чиллеры с воздушным охлаждением — высокоэффективные энергосберегающие компактные системы. Возможность свободно комбинировать модули в соответствии с необходимой тепловой нагрузкой позволяет достичь суммарной холодопроизводительности системы до 2000 кВт, что обеспечивает широкий спектр применения.
Гибкость монтажа и подбора обеспечивается за счет того, что любой модуль такой модульной системы может выступать в качестве главного. Работа нескольких агрегатов в группе осуществляется в режиме ведущий/ведомый — один чилллер является ведущим, остальные чиллеры являются ведомыми.

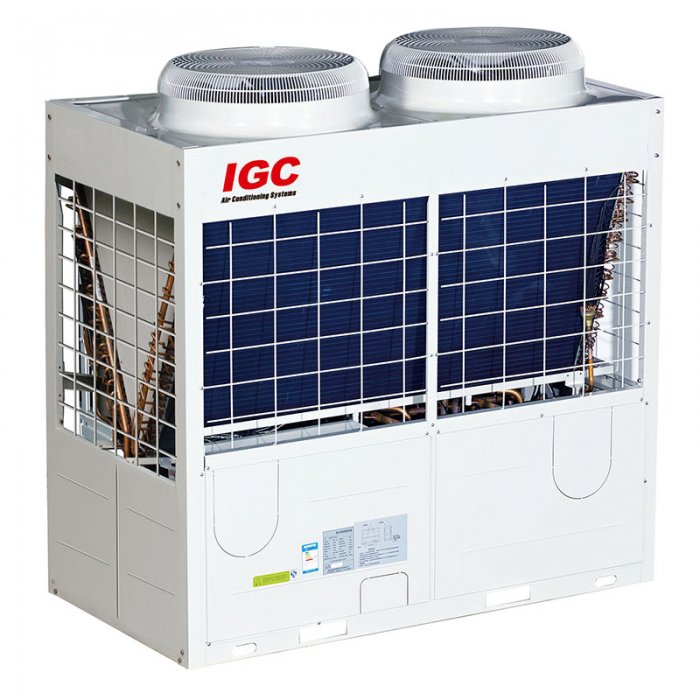

Модульные чиллеры серии S

Модульные чиллеры серии S представлены моделями производительностью 35, 65, 80 и 130 кВт. Агрегаты построены на основе спиральных компрессоров Danfoss, оснащены испарителем кожухотрубного типа улучшенной конструкции, благодаря которой внутри теплообменника не остается “мертвых” зон для потока теплоносителя, а также ЭРВ (электронным расшири тельным вентилем). Конденсатор чиллеров серии S имеет H-образную форму и охлаждается воздухом. При модульном соединении чиллеров поддерживает ся ротация «ведущий-ведомый» для выравнивания моточасов работы компрессоров.

Преимущества

16 ЧИЛЛЕРОВ В ОДНОМ МОДУЛЕ

Чиллеры IGC серии S можно объединять в модули в их стандартной комплектации, никакого дополнительного оборудования для этого докупать не требуется. В один модуль допустимо объединять до 16 чиллеров, что позволяет построить систему холодопроизводительностью до 2080 кВт.

КОНТРОЛЬ ПАРАМЕТРОВ РАБОТЫ

Контроль параметров работы осуществляется с платы управления или с контроллера. Также на них выводятся коды ошибок, что делает сервисное обслуживание и пусконаладку системы быстрым и удобным.

ВСТРОЕННЫЙ НИЗКОТЕМПЕРАТУРНЫЙ КОМПЛЕКТ

Предустановленный низкотемпературный комплект обеспечивает работу чиллера в режиме охлаждения при температуре наружного воздуха до -10°С (при использовании гликолей). Нижняя граница температуры наружного воздуха при работе чиллера в режиме нагрева составляет -15°С.

НАДЕЖНОСТЬ ОБОРУДОВАНИЯ

Чиллеры серии S комплектуются надежными компрессорами Danfoss. В моделях производительностью от 80 кВт при аварии одного из компрессоров чиллер продолжит свою работу.

МАЛАЯ ЗАНИМАЕМАЯ ПЛОЩАДЬ

Чиллеры серии S оснащаются Н-образным теплооб менником, благодаря чему обладают компактными размерами, их можно разместить даже в условиях крайне ограниченного пространства.

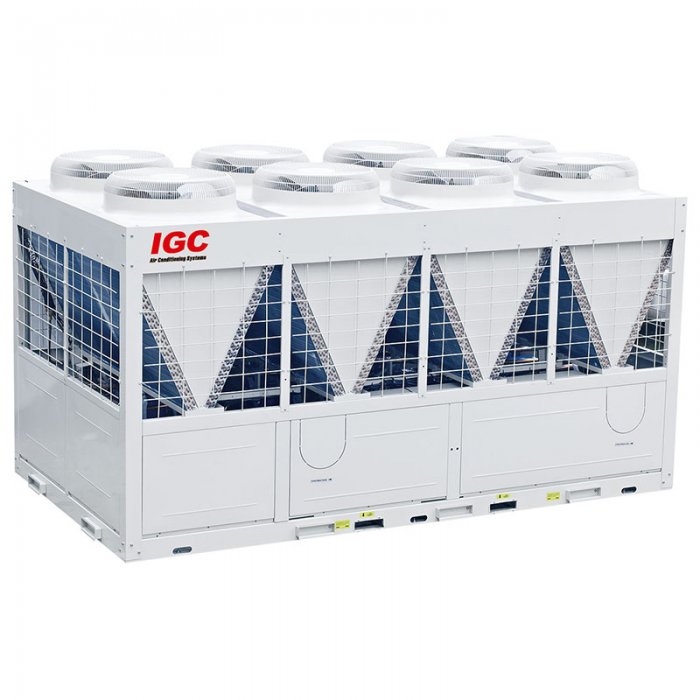

Модульные чиллеры серии T

Модульные чиллеры серии T представлены моделями производительностью 185, 250 кВт, построены на основе спиральных компрессоров Danfoss и Copeland, оснащены испарителями «труба в трубе» или кожухтрубного типа (в зависимости от мощности чиллера) и имеют воздушное охлаждение конденсатора. Модульный принцип исполнения позволяет построитьсистему холодопроизводительностью до 2000 кВт, при этом работа нескольких чиллеров в модуле осуществляется в режиме «ведущий/ведомый».

Преимущества

8 ЧИЛЛЕРОВ В ОДНОМ МОДУЛЕ

Чиллеры IGC серии T можно объединять в модули в их стандартной комплектации, никакого дополнительного оборудования для этого докупать не требуется. Модульная конструкция чиллеров дает большие преимущества при монтаже, эксплуатации, техническом и сервисном обслуживании.
• 8 чиллеров производительностью 250 кВт в одном модуле;
• 5 чиллеров производительностью 185 кВт в одном модуле.

КОНТРОЛЬ ПАРАМЕТРОВ РАБОТЫ

Контроль параметров работы осуществляется с платы управления или с контроллера. Также на них выводятся коды ошибок, что делает сервисное обслуживание и пусконаладку системы быстрым и удобным.

НАДЕЖНОСТЬ ОБОРУДОВАНИЯ

Чиллеры серии T комплектуются надежными компрессорами Copeland или Danfoss. При аварии одного из компрессоров чиллер продолжит свою работу.

ВОЗМОЖНОСТЬ ОРГАНИЗАЦИИ ДИСПЕТЧЕРИЗАЦИИ

С помощью шлюза для интеграции в систему управления зданием (опция) возможно организовать диспетчеризацию.

ВСТРОЕННЫЙ НИЗКОТЕМПЕРАТУРНЫЙ КОМПЛЕКТ

Предустановленный низкотемпературный комплект обеспечивает работу чиллера в режиме охлаждения при температуре наружного воздуха до -10°С (при использовании гликолей). Нижняя граница температуры наружного воздуха при работе чиллера в режиме нагрева составляет -10°С.

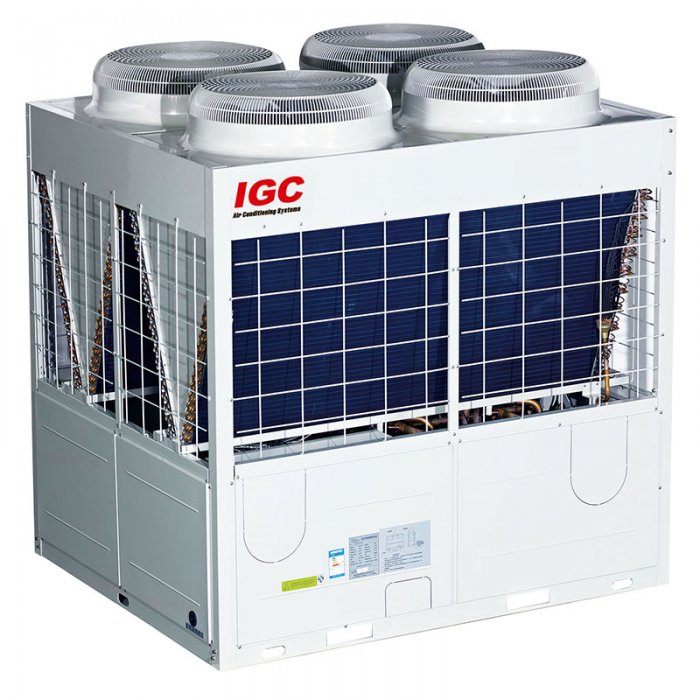

Полностью инверторные модульные Чиллеры серии Q

НОВАЯ СЕРИЯ модульных полностью инверторных чиллеров серии Q представлена моделями произво дительностью от 27.6 до 82 кВт. Чиллеры оснащены испарителями пластинчатого типа и имеют воздушное охлаждение конденсатора. Модульный принцип исполнения позволяет построить систему холодопро изводительностью до 1312 кВт (объединив 16 чиллеров в модуль).

Преимущества

ПОЛНОСТЬЮ ИНВЕРТОРНАЯ ТЕХНОЛОГИЯ

Чиллеры серии Q оснащаются DC-инверторным компрессорами и DC-инверторными двигателями вентиляторов. Применение технологии полного DC-Inverter обеспечивает высокий уровень энергоэф- фективности А++, надежность системы и низкий уровень шума.

ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК

Теплообменник пластинчатого типа вода-хладагент используется для получения максимальной энергоэф- фективности.

ДОЛГИЙ СРОК СЛУЖБЫ ОБОРУДОВАНИЯ

При соединении чиллеров в модуль, платы управле- ния чиллерами будут выполнять функцию выравнива- ния моточасов компрессоров для увеличения жизнен- ного цикла чиллера.

ИНТЕГРАЦИЯ В BMS MODBUS

Интеграция чиллера в BMS позволяет упростить управление и контроль за состоянием чиллера. Для интеграции чиллера в BMS Modbus необходим пульт IJRM-120H/BMWKO3-E (стандарт для чиллера RN1L, опция для чиллеров).

ВСТРОЕННЫЙ ГИДРОМОДУЛЬ (ОПЦИЯ)

Чиллеры серии Q могут поставляться со встроенным гидромодулем (опция, модели с кодом G). Гидромо- дуль представляет собой насос, расширительный бак и реле протока.

16 ЧИЛЛЕРОВ В ОДНОМ МОДУЛЕ

Чиллеры IGC серии Q можно объединять в модули. В один модуль допустимо объединять до 16 чиллеров, что позволяет построить систему холодопроизводительностью до 1312 кВт.

Модульные чиллеры серия X

ВЫСОКОЭФФЕКТИВНЫЙ ТЕПЛООБМЕННИК

Применение в теплообменнике трубки с внутренней нарезкой повысило эффективность на 10%.

РЕЗЕРВИРОВАНИЕ КОМПРЕССОРОВ

При выходе из строя одного из компрессоров возможно его резервирование, при этом остальные компрессоры продолжат работу.

МОДУЛЬНАЯ КОНСТРУКЦИЯ ЧИЛЛЕРА

Чиллеры объединяются в один модуль с общей мощностью до 2080 кВт. В один модуль можно объединить до 16 блоков.

КОМПАКТНОСТЬ

Чиллер занимает меньше места при размещении.

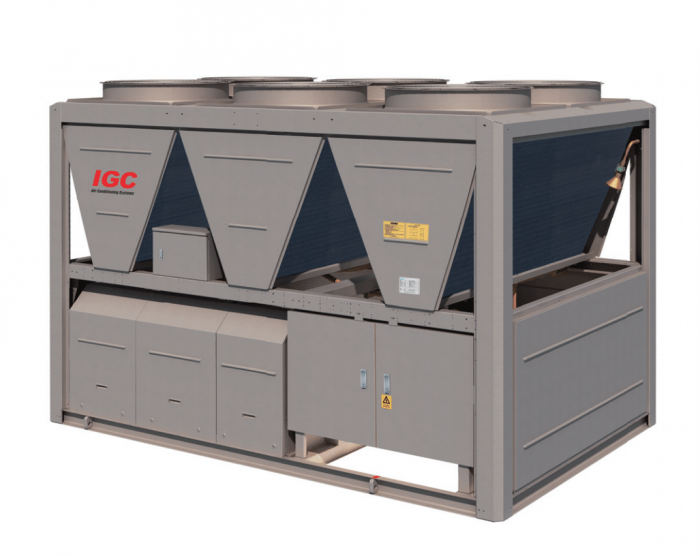

Модульные чиллеры серий r "тепло-холод" и "только холод" на основе спиральных Компрессоров большой производительности

Модульные воздухоохлаждаемые чиллеры серий R «тепло-холод» и «только холод» представлены моделями производительностью 330 и 440 кВт. Также возможно объединение до 8 чиллеров в один модуль производительностью до 3.52 МВт! Холодильные машины построены на основе спиральных компрессоров Danfoss последнего поколения и оснащены испарителем кожухотрубного типа с уникальной системой спирального потока теплоносителя. Применение такой системы внутри теплообменника не оставляет “мертвых” зон для потока теплоносителя, что улучшает теплообмен. Регулировка подачи жидкого хладагента на испаритель осуществляется электронным ТРВ (Danfoss и Carel). Конденсаторы V-образного типа позволяют делать “бесшовное” соединение чиллеров в модуль, то есть устанавливать их вплотную боковыми сторонами. При модульном соединении чиллеров поддерживается ротация «ведущий-ведомый» для выравнивания моточасов работы компрессоров.

Преимущества

ВЫСОКОЭФФЕКТИВНЫЙ ОТДЕЛИТЕЛЬ ЖИДКОСТИ

Чиллеры IGC серии R оборудованы высокоэффектив- ным отделителем жидкого хладагента для безопасной работы компрессора.

ШИРОКИЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР НАРУЖНОГО ВОЗДУХА

В режиме охлаждения диапазон температур наружного воздуха составляет от 0°С до 48°С. В режиме обогрева (только для серии R) диапазон температур наружно- го воздуха составляет от -15°С до 35°С. Потеря производительности от номинальной в режиме обогрева при температуре наружного -15°С составляет всего 38%.

ДОЛГИЙ СРОК СЛУЖБЫ ОБОРУДОВАНИЯ

При соединении чиллеров в модуль платы управления чиллерами будут выполнять функцию выравнивания моточасов компрессоров для увеличения жизненного цикла чиллера.

НАДЕЖНОСТЬ ОБОРУДОВАНИЯ

Чиллеры серий R комплектуются надежными компрес- сорами Danfoss последнего поколения. В этих компрессорах применяется промежуточный нагнета- тельный клапан для повышения эффективности работы.

ВСТРОЕННЫЙ КОНТРОЛЛЕР С ЦВЕТНЫМ LCD TOUCH SCREEN-ЭКРАНОМ

Чиллер оборудован устройством ввода и отображения информации на базе цветного семидюймового Touch Screen дисплея Schneider, семейство Magelis. Визуали- зация информации делает управление чиллером более удобным.

УДОБНЫЙ МОНТАЖ

Используемый тип соединения труб теплоносителя – Victaulic, это делает монтаж быстрее и удобнее.

ИНТЕГРАЦИЯ В BMS MODBUS

Чиллеры IGC серии R оснащены выходом для прямого подключения к BMS Modbus.

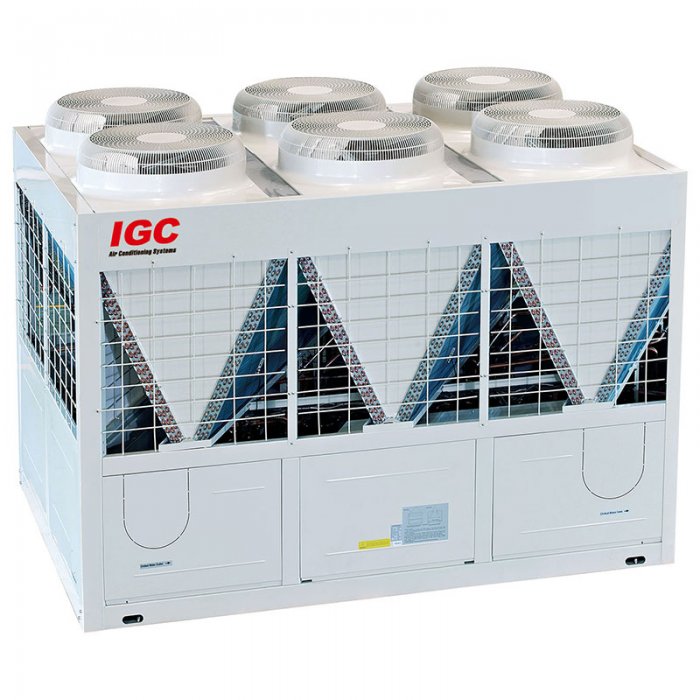

Модульные чиллеры серии t тропического исполнения

Модульные чиллеры серии T, тропического исполнения представлены моделями производительностью 180, 250 кВт, построены на основе спиральных компрессоров Copeland, оснащены испарителями «труба в трубе» или кожухотрубного типа (в зависимости от мощности чиллера) и имеют воздушное охлаждение конденсатора. Модульный принцип исполнения позволяет построить систему холодопроизводи- тельностью до 2000 кВт, при этом работа нескольких чиллеров в модуле осуществляется в режиме «ведущий/ведомый».

Преимущества

ТРОПИЧЕСКОЕ ИСПОЛНЕНИЕ Т3

Позволяет работать при температурах наружного воздуха до +52°С.

16 ЧИЛЛЕРОВ В ОДНОМ МОДУЛЕ

Чиллеры IGC серии T, тропического исполнения можно объединять в модули в их стандартной комплектации, никакого дополнительного оборудования для этого докупать не требуется. Модульная конструкция чиллеров дает большие преимущества при монтаже, эксплуатации, техническом и сервисном обслуживании.

КОНТРОЛЬ ПАРАМЕТРОВ РАБОТЫ

Контроль параметров работы осуществляется с платы управления или с контроллера. Также на них выводятся коды ошибок, что делает сервисное обслуживание и пусконаладку системы быстрыми и удобными.
